YAMAHA
125 DTRE
3MB 1990

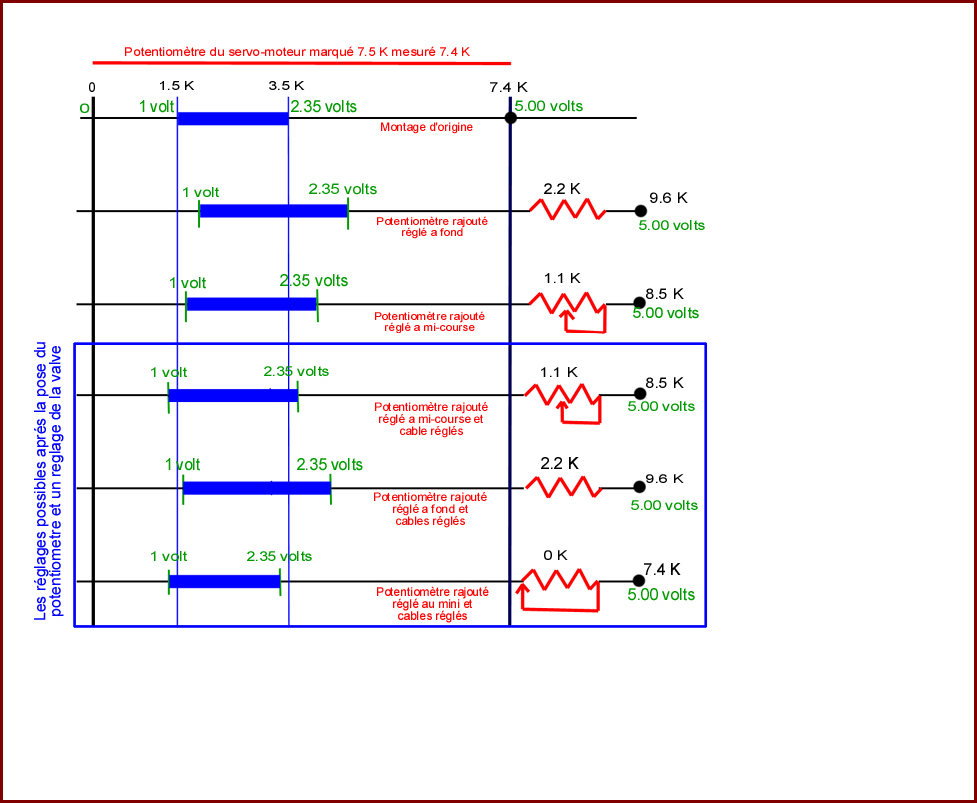

Potentiomètre de 2.2 K rajouté et câblé en série avec celui du moteur de valve
2
17
Ancien point
Nouveau point
17
Tension lue par le curseur du potentiomètre.
Distance parcourue par la valve à l’origine
Avec cette modif, le potentiomètre d'origine de l'YPVS est alimenté par une tension variable en fonction de la position du potentiomètre ajouté. Du coup, non seulement cela décale la position de la valve (on peut la corriger avec les câbles de réglages), mais on modifie la "linéarité" de sa couse en fonction du réglage.
Bien entendu, il est possible de décaler la course en modifiant la tension lue par le potentiomètre par d’autres moyens (diode en série par exemple).
Moteur
5v
Pot 7.5 k
8
Pot 2.2 k installé au guidon et monté en résistance variable
